Thông tin chi tiết sản phẩm:
|
| Cách sử dụng: | Đồ gia dụng, Xe đạp điện | Giao hoán: | Đã chải |
|---|---|---|---|
| Tốc độ (vòng / phút): | 12-1360 vòng / phút | Loại: | Động cơ bánh răng với bộ mã hóa |
| Hiệu quả: | IE 1 | Sự thi công: | Nam châm vĩnh cửu |
| Vật tư: | Thép không gỉ | Vôn: | 6V / 12V / 24V |
| Điểm nổi bật: | Động cơ bánh răng DC nhỏ 60RPM,Bộ mã hóa 25mm Động cơ bánh răng DC nhỏ,động cơ một chiều bộ mã hóa 60RPM |
||

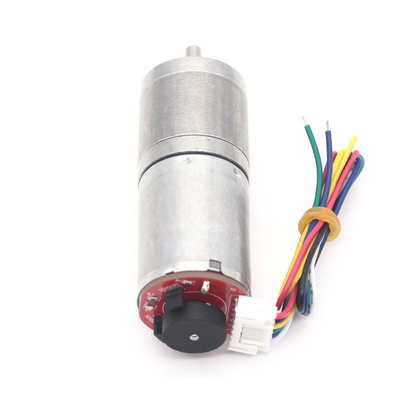

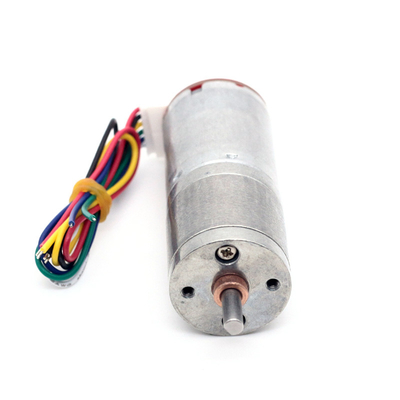

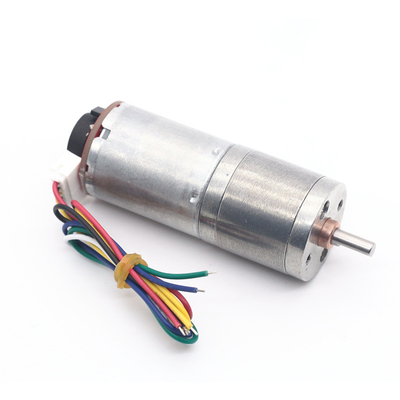

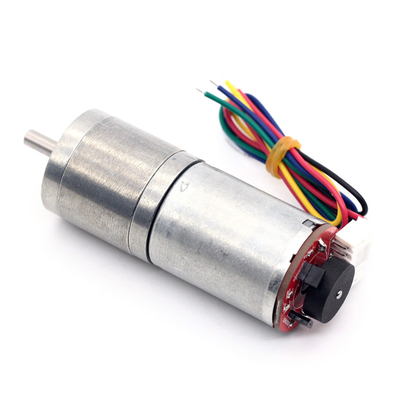

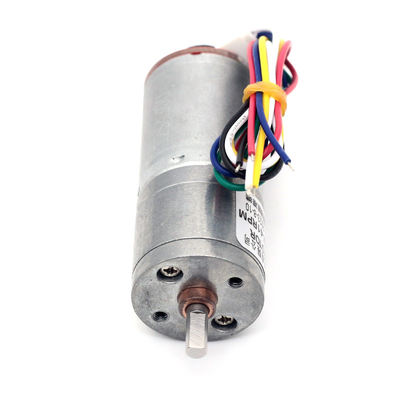

Bộ mã hóa 25mm Động cơ bánh răng DC nhỏ Mô-men xoắn cao 6v 60RPM Nam châm vĩnh viễn
Động cơ bánh răng Dc 25mm với bộ mã hóa Động cơ điện mô-men xoắn cao 6v 12v 24v
Vôn: DC6V 12V 24V
Tốc độ KHÔNG tải: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Sai số: ± 5%
Đường kính động cơ: 24,5mm
Chiều dài thân động cơ: 40mm (ref)
Đường kính trục đầu ra: 4mm (loại D)
Chiều dài trục đầu ra: khoảng 9,5mm
Đường kính hộp số: 25mm
Kích thước hộp số Detal, vui lòng xem bảng
Phương thức đấu dây:
Dây màu đỏ - nguồn điện tích cực của động cơ (+) (thay đổi tích cực và tiêu cực của động cơ, vòng quay sẽ thay đổi)
Dây trắng - nguồn điện âm của động cơ (-) (thay đổi tích cực và tiêu cực của động cơ, vòng quay sẽ thay đổi))
Dây màu vàng - tín hiệu phản hồi (động cơ một lượt có 11 tín hiệu)
Dây màu xanh lá cây - phản hồi tín hiệu (động cơ một lượt có 11 tín hiệu)
Dây màu xanh - dương của nguồn cấp bộ mã hóa (+) (3.3-5V), không thể sai được
Dây đen - cực âm của nguồn cấp bộ mã hóa (-) (3.3-5V), không thể sai
Bảng dữliệu:
| Không tải | Đầu ra | Ngăn cản | ||||||||
| Điện áp định mức | vòng / phút | Hiện tại (ma) | vòng / phút | Hiện tại (ma) | Mô-men xoắn (Kg.cm) | Đầu ra (W) | Mô-men xoắn (Kg.cm) | Hiện tại (ma) | Tỷ lệ (1: 1) | Kích thước L) |
| 6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1,5 | 900 | 9,6 | 17,5 |
| 6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Cấm | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Cấm | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4.4 | 17,5 |
| 12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9,6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2,2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1,26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8,4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2,88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4,78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6,3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | Cấm | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | Cấm | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4.4 | 17,5 |
| 24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9,6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1,4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1,9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7,5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
