Thông tin chi tiết sản phẩm:
|
| Sử dụng: | Cho Robot xe thông minh điện tử | Giao hoán: | Đã chải |
|---|---|---|---|
| Tốc độ (RPM): | 15-2000 vòng / phút | Thể loại: | Động cơ bánh răng 545 Dc với bộ mã hóa |
| Hiệu quả: | IE 1 | Sự thi công: | Nam châm vĩnh cửu |
| Vật chất: | thép không gỉ | Vôn: | 6V / 12V / 24V |
| Điểm nổi bật: | Động cơ bánh răng giảm tốc độ 2000RPM,Động cơ bánh răng giảm tốc độ Rosh,Động cơ bánh răng kim loại nhỏ 2000RPM |
||

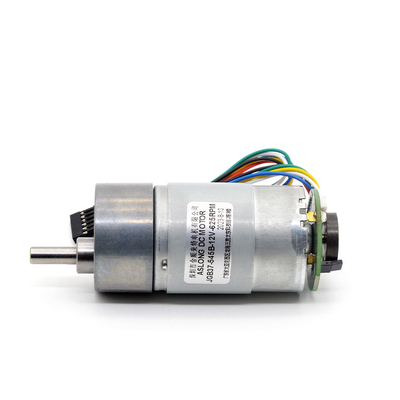

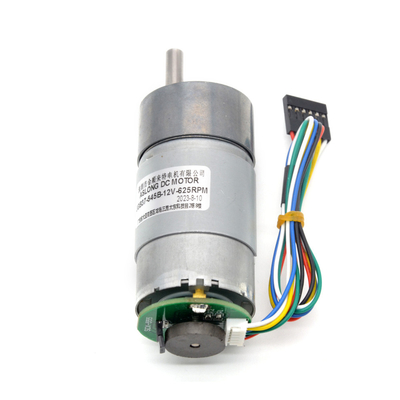

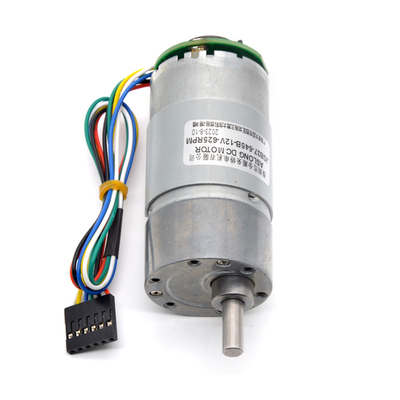

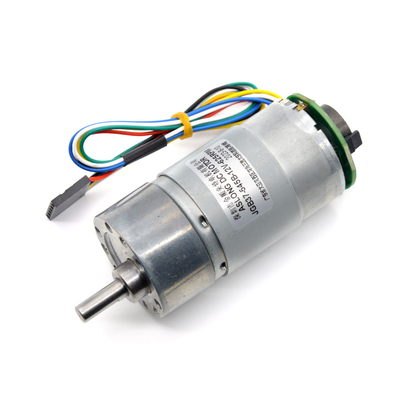

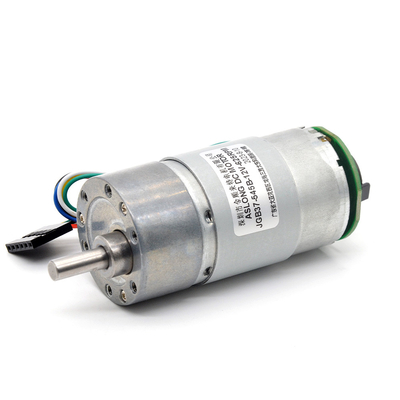

2000 vòng / phút Động cơ bánh răng giảm tốc độ kim loại Mô-men xoắn cao 24V DC với bộ mã hóa
Động cơ bánh răng giảm tốc độ mô men xoắn cao 24V DC 15 đến 2000 vòng / phút với bộ mã hóa Holzer & Hộp số kim loại
Động cơ giảm tốc độSự chỉ rõ
① Tên của động cơ: Động cơ giảm tốc DC có bộ mã hóa
② Điện áp bạn có thể chọn cho động cơ này là DC 6V;DC 12V và DC 24V
③ Sau khi bạn chọn điện áp của động cơ, bạn có thể chọn một trong các tốc độ sau để mua.Các tốc độ sau đây đề cập đến tốc độ không tải của động cơ, không phải tốc độ có tải;
Ví dụ, 4RPM có nghĩa là động cơ quay 4 lần mỗi phút không tải.
DC 6V;Bạn có thể chọn tốc độ không tải có:
4 vòng / phút / 6 vòng / phút / 11 vòng / phút / 19 vòng / phút / 24 vòng / phút / 35 vòng / phút / 55 vòng / phút / 104 vòng / phút / 166 vòng / phút / 312 vòng / phút / 500 vòng / phút.
DC 12V;Bạn có thể chọn tốc độ không tải có:
8 vòng / phút / 12 vòng / phút / 23 vòng / phút / 37 vòng / phút / 47 vòng / phút / 70 vòng / phút / 110 vòng / phút / 208 vòng / phút / 332 vòng / phút / 625 vòng / phút / 1000 vòng / phút.
DC 24V;Bạn có thể chọn tốc độ không tải có:
15 vòng / phút / 24 vòng / phút / 46 vòng / phút / 75 vòng / phút / 95 vòng / phút / 140 vòng / phút / 223 vòng / phút / 415 vòng / phút / 660 vòng / phút / 1250 vòng / phút / 2000 vòng / phút.
Chọn một trong các tốc độ thì sẽ có mômen định mức tải tương ứng, vì vậy khi chọn tốc độ không tải của động cơ chúng tôi khuyên bạn nên tham khảo mômen định mức có tải của động cơ theo tải của công trình thay vì mômen quay của động cơ.
Tốc độ của động cơ là khác nhau, và mô-men xoắn của động cơ cũng khác nhau.Ví dụ: thông số động cơ bạn chọn là 12v 8 vòng / phút, mô-men xoắn của động cơ là 35KG.CM, Nếu thông số động cơ bạn chọn là 12v 1000 vòng / phút và mô-men xoắn của động cơ là 0,5KG.CM.Vì vậy bạn chọn tốc độ động cơ càng thấp thì mômen của động cơ càng lớn.Ngược lại, bạn chọn tốc độ càng cao thì momen xoắn của động cơ càng nhỏ.
Một số người sẽ nghi ngờ.Nếu mua tốc độ cực đại của động cơ này chẳng hạn là 1000vòng / phút, nếu ta giảm tốc độ của động cơ từ 1000vòng / phút xuống 8vòng / phút thì khi động cơ đang chạy với tốc độ 8vòng / phút thì momen xoắn của động cơ có đạt 35KG không?
Điều này là không thể.Khi tốc độ của động cơ được điều chỉnh, mômen của động cơ cũng sẽ giảm khi tốc độ giảm.Ví dụ, tốc độ của động cơ bạn mua là 1000 vòng / phút và mô-men xoắn của động cơ là 0,5KG.CM.Khi bạn giảm tốc độ của động cơ, mômen của động cơ sẽ thấp hơn 0,5KG.Nếu tốc độ của động cơ giảm đi rất nhiều thì mômen quay của động cơ cũng sẽ giảm đi rất nhiều.
Nếu bạn mua tốc độ thấp nhất của động cơ này, chẳng hạn như 8rpm thì momen xoắn của motor là 35KG, nếu bạn giảm tốc độ của motor từ 8rpm xuống 1rpm thì momen của động cơ cũng sẽ thấp hơn 35KG.
Vì vậy, bạn cần phải xem xét liệu mô-men xoắn cuối cùng của động cơ có thể đạt được tải của dự án của bạn sau khi động cơ được giảm tốc hay không.Nếu không, bạn cần cân nhắc lựa chọn tốc độ khác thấp hơn hoặc động cơ khác.
Bạn có thể liên hệ với chúng tôi về nguyên lý thay đổi mô-men xoắn theo tốc độ, chúng tôi có thể giúp bạn tránh mua nhầm, cảm ơn!
④ Giả sử thông số của động cơ bạn mua là 12v 8vòng / phút thì dải tốc độ điều chỉnh của động cơ là 0vòng / phút đến 8vòng / phút, tức là tốc độ bạn chọn mua là dải tốc độ điều chỉnh được tốc độ tối đa.
⑤ Hướng quay của động cơ: CW Hoặc CCW, Hỗ trợ Đảo ngược;
Điều khiển chuyển động quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ bằng cách thay đổi cách kết nối các điện cực âm và dương.
⑥ Hình dạng trục của động cơ: đường kính của trục động cơ là 6mm, vui lòng tham khảo bảng kích thước bên dưới để biết tất cả các kích thước của động cơ.
⑦ Chất liệu bánh răng: Bánh răng kim loại giúp động cơ hoạt động lâu hơn
⑧ Động cơ có tiếng ồn tiêu chuẩn khi làm việc.Nếu dự án của bạn có yêu cầu về tiếng ồn làm việc của động cơ, vui lòng tham khảo ý kiến của chúng tôi trước khi mua.Chúng tôi sẽ cung cấp cho bạn một số gợi ý.Cảm ơn bạn.
Khi động cơ quay ngược, âm thanh làm việc của động cơ sẽ lớn hơn chuyển động quay thuận, điều này là bình thường.
⑨ Động cơ này phù hợp với nhiều loại thiết bị thông minh, nhưng bạn cần kiểm tra kỹ kích thước, điện áp, tốc độ và mô-men xoắn của động cơ có phù hợp với thiết bị của mình hay không trước khi mua.
Sau đây là phần giới thiệu của bộ mã hóa
① Tín hiệu đầu ra: sóng vuông (mặc định) pha AB
② Phạm vi nhiệt độ hoạt động: -40 độ C đến 120 độ C
③ Bộ mã hóa này là bộ mã hóa từ tính gia tăng hai kênh và ba kênh.Nó phù hợp để sử dụng trong môi trường khắc nghiệt.Mỗi bộ mã hóa từ tính có chứa một lưới từ tính và độ nhạy từ tính để phát hiện động cơ.Đầu ra có hai kênh với góc pha vuông góc 90 độ sóng vuông;Động cơ quay một lần và tín hiệu A và B phát ra 16 xung mỗi tín hiệu.
④ Thông số kỹ thuật bộ mã hóa: Bộ mã hóa hai pha AB 17 dây tín hiệu cơ bản điện áp 3.3V hoặc 5V
⑤ Đặc điểm kỹ thuật đi dây: Đầu nối thiết bị đầu cuối XH2.5-6PIN
Giới thiệu kết nối của bộ mã hóa
(1) Đường màu đỏ: cực dương của động cơ;kết nối với cực dương của nguồn điện một chiều
(2) Đường màu đen: cực âm của động cơ;kết nối cực âm của nguồn điện DC
(3) Dòng màu xanh lá cây: Cảm biến Hall GND
(4) Đường màu xanh lam: Nguồn cấp cho cảm biến (Cảm biến Hall Vcc)
(5) Dòng màu vàng: Điểm đầu ra tín hiệu A (Cảm biến Hall A Vout)
(6) Đường trắng: Điểm đầu ra tín hiệu B (Cảm biến Hall B Vout)
Bảng dữliệu:
| Mô hình: JGB37-545B | Không tải | Đang tải | Ngăn cản | Hộp số Chiều dài |
|||||
| Tỉ lệ giảm | Vôn định mức | ||||||||
| Tốc độ | Hiện hành | Mô-men xoắn | Tốc độ | Hiện hành | Mô-men xoắn | Hiện hành | |||
| V | RPM | mA | Kg.cm | RPM | MỘT | KG.CM | MỘT | mm | |
| 6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
| 10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
| 19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
| 30 | 6 | 104 | 100 | 1,2 | 88 | 0,45 | 7,5 | 18 | 22 |
| 56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
| 90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
| 131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
| 168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Cấm bị khóa | 265 |
| 270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
| 506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
| 810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
| 63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
| 10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
| 19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
| 30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
| 56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
| 90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Cấm bị khóa | 24 |
| 131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
| 168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
| 270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
| 506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
| 810 | 12 | số 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
| 63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
| 10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
| 19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | H | 22 |
| 30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
| 56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | Cấm bị khóa | 24 |
| 90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
| 131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
| 168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
| 270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
| 506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
| 810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 | |
