Thông tin chi tiết sản phẩm:
|
Cách sử dụng: | Đối với DIY | Giao hoán: | Đã chải |
---|---|---|---|
Tốc độ (RPM): | 6-1600 vòng / phút | Loại hình: | Động cơ bánh răng DC với bộ mã hóa |
Hiệu quả: | IE 1 | Sự thi công: | Nam châm vĩnh cửu |
Vật chất: | Thép không gỉ | Vôn: | 12v / 24v |
Điểm nổi bật: | Động cơ bánh răng mô men xoắn cao 37mm,Động cơ bánh răng mô men xoắn cao trục lệch tâm,Động cơ bánh răng DC nhỏ Rosh |

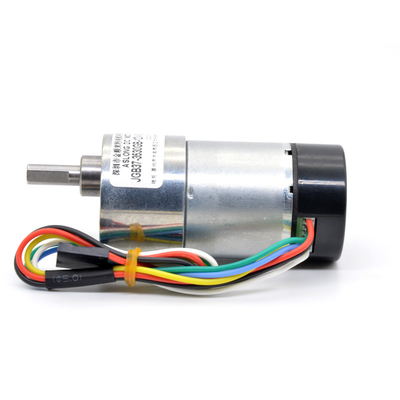

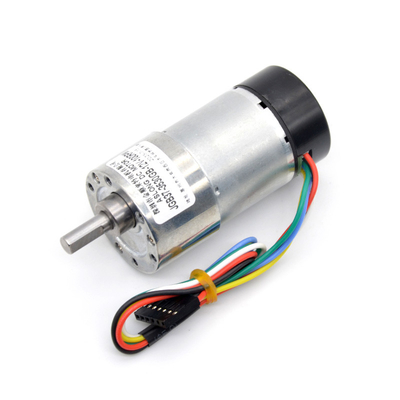

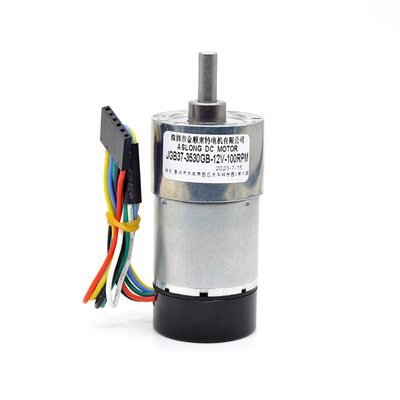

Động cơ bánh răng Dc mô-men xoắn cao 37mm 12v 24v 1600 Rpm với bộ mã hóa
Đường kính 37mm Tất cả hộp bánh răng bằng kim loại Động cơ bánh răng DC 12v 24v với bộ mã hóa 7RPM đến 1600 vòng / phút Gearmotor motop Trục lệch tâm có mô-men xoắn cao
Giới thiệu động cơ
1. Tên động cơ: Động cơ bánh răng DC 12V 24V có bộ mã hóa & nắp bảo vệ
2. Điện áp định mức có DC 12V và DC 24V
3. DC 12V;Bạn có thể chọn tốc độ không tải có:
6 vòng / phút / 10 vòng / phút / 18,5 vòng / phút / 30 vòng / phút / 38 vòng / phút / 56 vòng / phút / 89 vòng / phút / 167 vòng / phút / 267 vòng / 500 vòng / phút / 800 vòng / phút
Mô-men xoắn định mức từ 0,32 đến 41 KG.CM;mô-men xoắn đình trệ: từ 1.16-50KG.CM, khuyến nghị rằng tải dự án của bạn không vượt quá mô-men xoắn định mức;Chọn tốc độ không tải ở DC 12V, sẽ có mômen định mức và mômen ngưng máy tương ứng, vui lòng tham khảo bảng thông số bên dưới.
4. DC 24V;Bạn có thể chọn tốc độ không tải có:
12 vòng / phút / 20 vòng / phút / 37 vòng / phút / 60 vòng / phút / 76 vòng / phút / 111 vòng / phút / 178 vòng / phút / 333 vòng / phút / 533 vòng / phút / 1000 vòng / phút / 1600 vòng / phút
Mô-men xoắn định mức từ 0,4 đến 50 KG.CM;mô-men xoắn đình trệ: từ 1,7-60KG.CM, khuyến nghị rằng tải dự án của bạn không vượt quá mô-men xoắn định mức;Chọn tốc độ không tải ở DC 24V, sẽ có mômen định mức và mômen quay vòng tương ứng, vui lòng tham khảo bảng thông số bên dưới.
5. Hướng quay của động cơ: CW Hoặc CCW, Hỗ trợ Đảo ngược;
Điều khiển chuyển động quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ bằng cách thay đổi cách kết nối các điện cực âm và dương

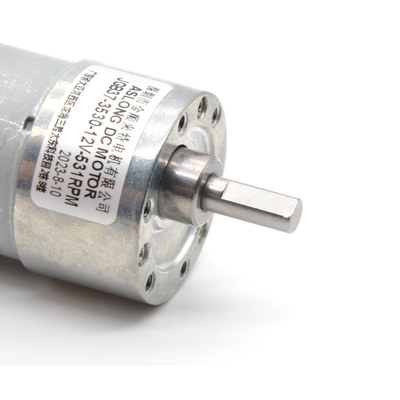

6. Hình dạng trục của động cơ: Loại D, vui lòng tham khảo biểu đồ kích thước bên dưới để biết tất cả các kích thước của động cơ.
7. Chất liệu bánh răng: Bánh răng kim loại làm cho động cơ bền hơn
8. Tốc độ của động cơ có thể được điều chỉnh bằng cách sử dụng bộ điều khiển tốc độ.
9. Động cơ có tiếng ồn tiêu chuẩn khi làm việc.Nếu dự án của bạn có yêu cầu về tiếng ồn làm việc của động cơ, vui lòng tham khảo ý kiến của chúng tôi trước khi mua.Chúng tôi sẽ cung cấp cho bạn một số gợi ý.Cảm ơn bạn.
Khi động cơ quay ngược, âm thanh làm việc của động cơ sẽ lớn hơn chuyển động quay thuận, điều này là bình thường.
10. Động cơ này phù hợp với nhiều loại thiết bị tự động hóa vi mô.Miễn là bạn xác nhận rằng điện áp và mô-men xoắn của động cơ bạn chọn phù hợp với điện áp và tải của dự án trước khi mua, thì sẽ không có giới hạn về phạm vi sử dụng của động cơ này.
Ví dụ, Toy Car;Màn cửa điện;Động cơ biển quảng cáo;Thiết bị gia dụng v.v.

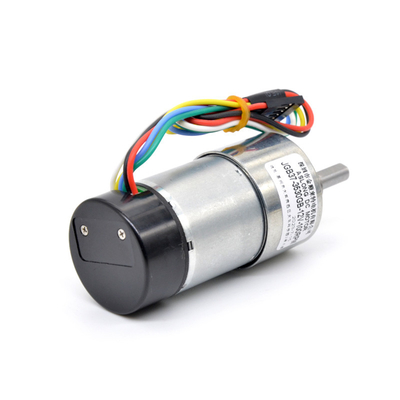

Giới thiệu bộ mã hóa
1. Tính năng nổi bật: Bộ mã hóa động cơ này;động cơ có chức năng đo tốc độ;
2. Bộ mã hóa có hiệu suất cao và là bộ mã hóa từ tính gia tăng hai kênh và ba kênh.Nó có thể thích nghi với môi trường khắc nghiệt.Mỗi bộ mã hóa từ tính có chứa một lưới từ tính và độ nhạy từ tính để phát hiện động cơ.Góc pha vuông góc của hai kênh ra là sóng vuông 90 độ C, động cơ có hai đường tín hiệu, động cơ quay một vòng, mỗi vòng ra 16 sóng vuông
Sau đây là sơ đồ kết nối bộ mã hóa;đầu ra mạch;đầu ra sóng vuông
Phương pháp đấu dây
Dòng màu đỏ: cực dương của nguồn điện DC kết nối với động cơ
Dây màu đen: cực âm của nguồn điện DC kết nối với động cơ
Đường màu xanh lá cây: Mặt đất cảm biến
Đường màu xanh lam: Nguồn cung cấp cảm biến
Dây màu vàng: Tín hiệu A điểm đầu ra
Đường trắng: Điểm đầu ra tín hiệu B
Cấu trúc :
1. Sử dụng tất cả các bánh răng kim loại
2. Cuộn dây đồng nguyên chất có độ dẫn điện siêu cao và khả năng chịu nhiệt độ cao
3. Động cơ có bộ mã hóa, bạn có thể đo số vòng quay
4. Sử dụng bánh răng chất lượng cao, các bánh răng được xử lý nhiệt và chống mài mòn cao hơn, giúp động cơ có tuổi thọ cao hơn.
5. Động cơ của liên kết này không có nắp bảo vệ.Nếu bạn cần một động cơ có vỏ bảo vệ, vui lòng liên hệ với chúng tôi trước khi mua.
Bảng thông số động cơ:
Tải dự án của bạn không được vượt quá mô-men xoắn định mức của động cơ, nếu không tuổi thọ của động cơ sẽ bị giảm
Các thông số trong bảng dưới đây là các thông số cho kết nối động cơ điện áp danh định 12v / 24v
Nếu động cơ được kết nối với đầu vào điện áp không định mức, tất cả các thông số của động cơ sẽ thay đổi.
JGB37-3530 Tốc độ Volt DC12V | |||||||||||
Tỉ lệ giảm | 6,25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Không tải Hiện tại (ma) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
RPM không tải | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
Tải mô-men xoắn (Kg, cm) | 0,3 | 0,38 | 0,7 | 1,14 | 2.1 | 3,4 | 5 | 6,3 | 10 | 19 | 30 |
Tải RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
Tải hiện tại (ma) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
Mô-men xoắn cực đại (Kg.cm) | 1 | 1.S2 | 2,8 | 4,5 | 8,4 | 13 | 20 | 25 | Tối đa 40kg | ||
Chiều dài hộp số (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
JGB37-3530 Tốc độ điện áp DC24V | |||||||||||
Tỉ lệ giảm | 6,25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Không tải Hiện tại (ma) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
RPM không tải | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
Tải mô-men xoắn (Kg, cm) | 0,2 | 0,29 | 0,54 | 1.1 | 1,6 | 2,61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
Tải RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5,6 |
Tải hiện tại (ma) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
Mô-men xoắn cực đại (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14,8 | 19 | Tối đa 31kg | ||
Chiều dài hộp số (mm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
Bạn có thể mua động cơ JGB37-3530 với bộ mã hóa | |
Nếu bạn chỉ muốn có động cơ riêng biệt, bạn có thể chọn động cơ JGB37-3530 mà thôi. | |
Chúng tôi cũng cung cấp động cơ 3530C |
